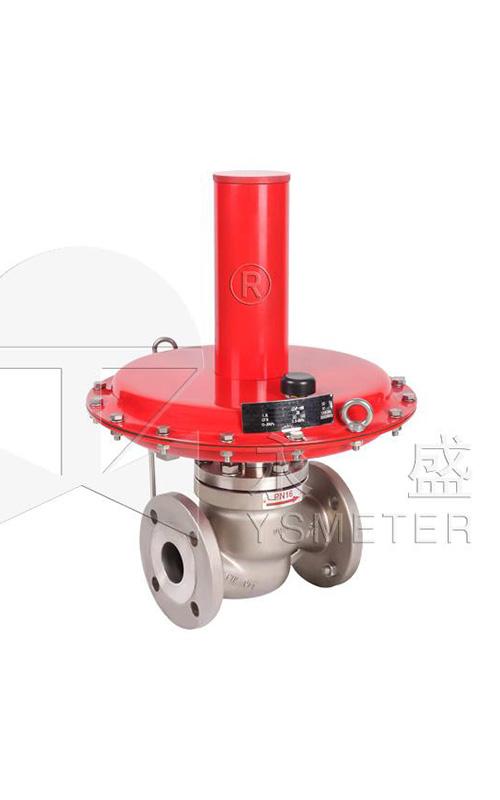

ZZV系列自力式微壓調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品采用平衡型單座閥快開流量特性調節機構，介質壓力穩定，調節精度高，用于微壓控制，密封性能安全可靠，在運行期間可任意對設定值進行調整等特點。因而它適用于各種工業爐燃燒系統燃料氣體、石油在制品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調節等場合。
1、無需外加驅動能源，設備費用低；
2、結構簡單，維護工作量??；
3、設定點可調且范圍寬，便于用戶連續調整；
4、閥內采用壓力平衡結構，確保介質壓力穩定;
5、本體取壓，管路安裝方便；
6、無填料、無摩擦式活動組件，調節靈敏、控制精度高。
1、自力式閥后微壓調節閥的工作原理：

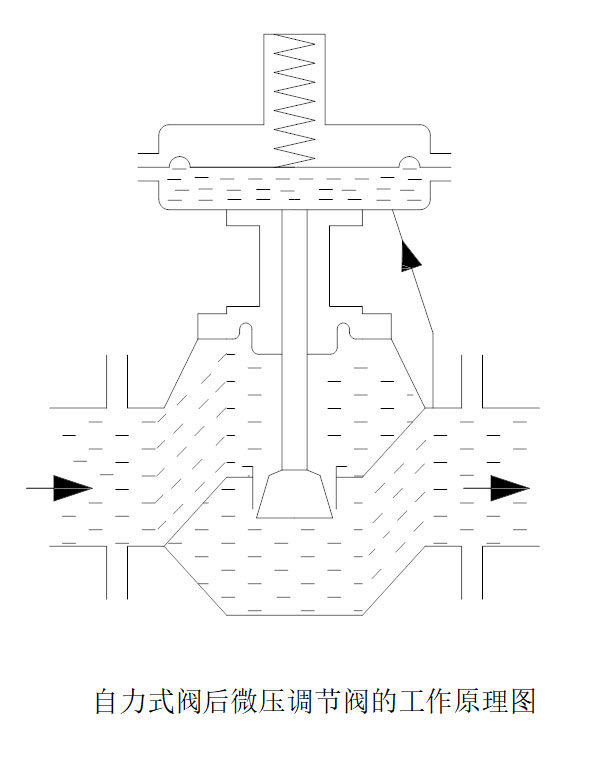

自力式閥后微壓調節閥(B型),其初始閥芯的位置在開啟狀態。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，P2并經過導壓管輸入下膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了閥門的開度，從而控制閥后的壓力。
當閥后壓力P2增加時，P2作用在膜片上的作用力也隨之增加。此時，膜片上的作用力大于彈簧設定的反作用力，使閥芯關向閥座位置，導致閥的開度減小，P2降低，直到膜片上的作用力與彈簧的反作用力相平衡為止，從而使P2降為設定值。同理，當閥后壓力P2降低時，動作方向與上述相反。

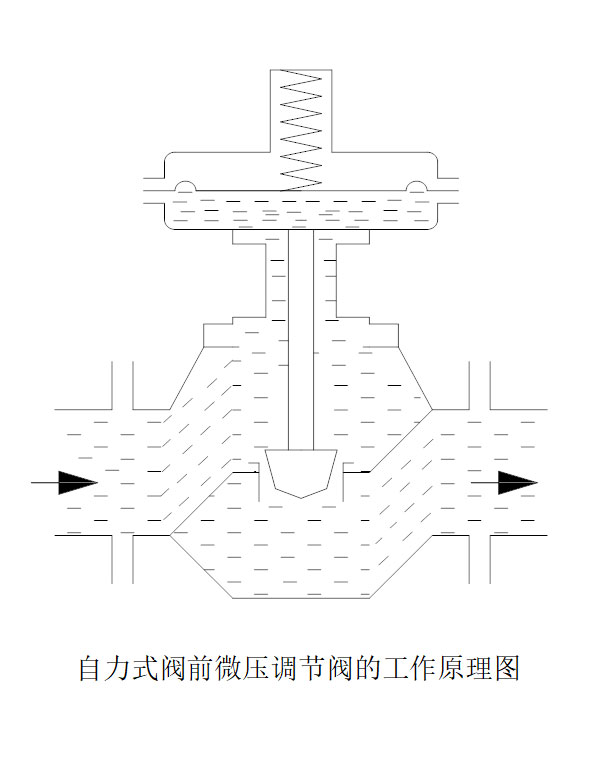

2、自力式閥前微壓調節閥的工作原理：
自力式閥前微壓調節閥(K型),其初始閥芯的位置在關閉狀態。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，同時P1經過閥內腔直達下膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了閥門的開度，從而控制閥前的壓力。
當閥前壓力P1增加時，P1作用在膜片上的作用力也隨之增加。此時，膜片上的作用力大于彈簧設定的反作用力，使閥芯遠離閥座位置，導致閥的開度減大，P1降低，直到膜片上的作用力與彈簧的反作用力相平衡為止，從而使P1降為設定值。同理，當閥后壓力P1降低時，動作方向與上述相反。

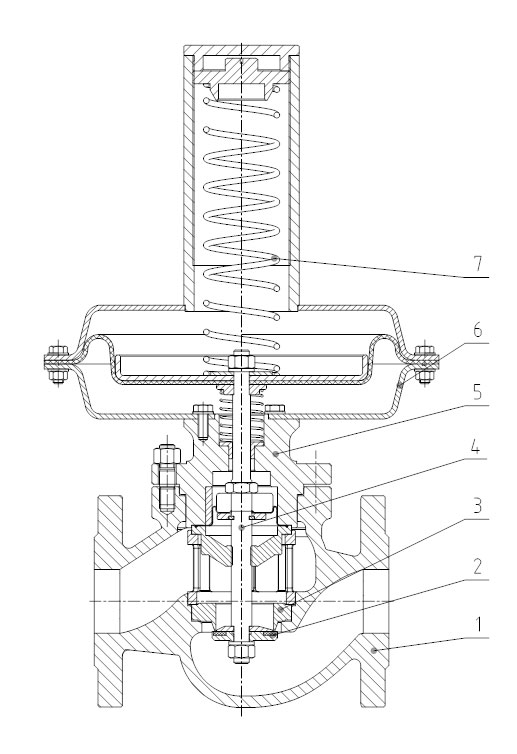

| 序號 | 零件名稱 | 常用材質 |
| 1 | 閥體 | WCB、CF8、CF8M |
| 2 | 閥座 | 304、316 |
| 3 | 閥芯 | NBR、PTFE |
| 4 | 閥桿 | 304、316 |
| 5 | 閥蓋 | 304、316 |
| 6 | 膜蓋 | 20、304 |
| 7 | 彈簧 | 60Si2Mn、50CrVA |
| 8 | 膜片 | NBR、EPDM、FKM |
1、ZZV標準型的主要技術參數
|
in (DN) |
1/2” （15） |
3/4” (20) |
1” (25) |
1 1/4” (32) |
1 1/2” (40) |
2” (50) |
2 1/2” (65) |
3” (80) |
4” (100) |
5” (125) |
6” (150) |
| 額定流量系數Kv | 2.5 | 4 | 6 | 8 | 18 | 30 | 45 | 70 | 120 | 200 | 320 |
| 額定行程L(mm) | 10 | 20 | 30 | ||||||||
| 執行機構型式 | 薄膜式：600、200、100cm2（根據壓力選擇相應執行機構大?。?/td> | ||||||||||
| 公稱壓力PN(MPa) | 1.0、1.6、CL150 | ||||||||||
| 固有流量特性 | 快開 | ||||||||||
| 作用方式 | 壓閉型（控制閥后型）、壓開型（控制閥前型） | ||||||||||
| 閥結構型式 | 單座壓力平衡型 | ||||||||||
| 固有可調比R | 30 | ||||||||||
| 調節精度(%) | ±5 | ||||||||||
| 介質溫度(℃) | 氣體＜120℃ | ||||||||||
| 允許泄漏量 | Ⅵ、零泄漏（軟密封） | ||||||||||
| 法蘭連接形式 | PN1.6MPa按HG/T20592-2009 RF，閥體突面 | ||||||||||
| 壓力調節范圍(KPa) |
0.3～3、0.5～5、4～12、10～30 20～60、40～80、60～100 |
||||||||||
2、ZZV標準型的主要技術參數 ????KV≤4
| 公稱通徑DN(mm) | 15 ???20 ??25 | |||||||
| 閥座直徑dn(mm) | 20 | |||||||
| 額定流量系數Kv | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 1.6 | 2.5 | 4 |
注：1、特殊要求可按照客戶指定生產，
2、法蘭可按ANSI、JIS等法蘭標準制造；
3、小流量時，閥座直徑不變，通過閥芯節流件達到用戶要求。

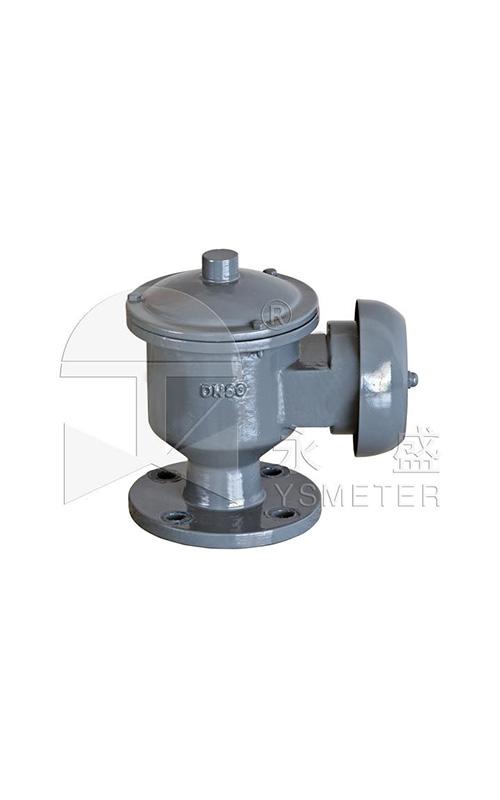

ZZFX/ZZFW系列防爆阻火呼吸閥采用不銹鋼、優質鋁合金或鑄鐵制造，重量輕、耐腐蝕性能好。閥板、閥座間的密封面用工程塑料制作。閥閉合時，密封性能良好，達ANSI B16.104Ⅵ級標準。阻火層采用不銹鋼制造，并用多孔阻燃措施，阻火性能優良。整體結構按自力式原理設計，是防爆結構的最佳選擇。
本產品主要應用于石油制品或其他化學溶劑如汽油、煤油、柴油、原油、苯、甲苯、乙醇等介質，因貯運或生產過程中，遇空氣會蒸發或變質，影響產品正常使用。故在上述產品的貯運或生產過程中，在其上面覆蓋一層氮?dú)?，以阻止其直接與空氣接觸而蒸發或變質。
向貯罐注入制品或由貯罐向外輸送制品時，或當環境溫度改變等原因都會影響貯罐內覆蓋層壓力波動。本呼吸閥能迅速排除由上述原因引起的壓力波動，維持貯罐內壓力恒定。
本產品應與本廠自力式微壓（氮封）調節閥和帶指揮器操作型自力式壓力調節閥組成一套氮封裝置（詳見各產品說明書）。
本產品由殼體、閥板、閥座、阻火層及防護罩殼等組成。該閥一般設置在貯罐頂端，用法蘭相連

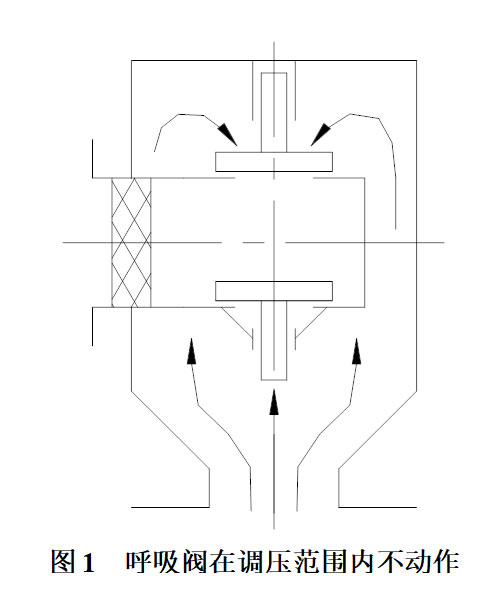

正常狀態下，即貯罐壓力在設定壓力范圍內，呼吸閥上、下閥板均處于閉合狀態，貯罐不向外呼氣，也不向內吸氣（圖1）；
當貯罐內壓力升高時，下閥板被頂開，多余氣體經下閥板與下閥座間的阻火層排入大氣（圖2）;

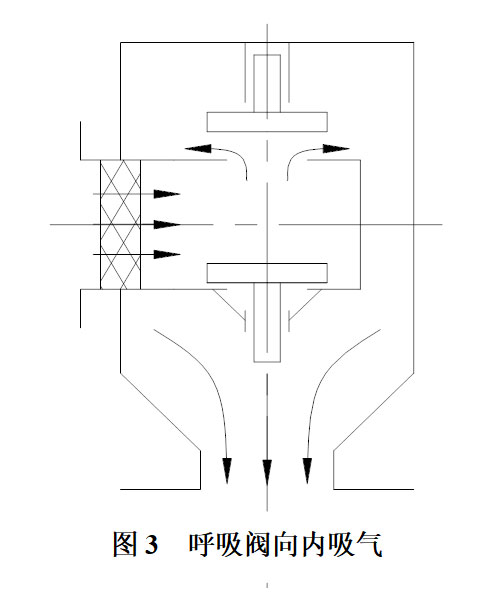

當貯罐內壓力降低（降至負壓）時，此時上閥板開啟，外界大氣經阻火層，由上閥板與上閥座間的間隙流入貯罐（圖3）。

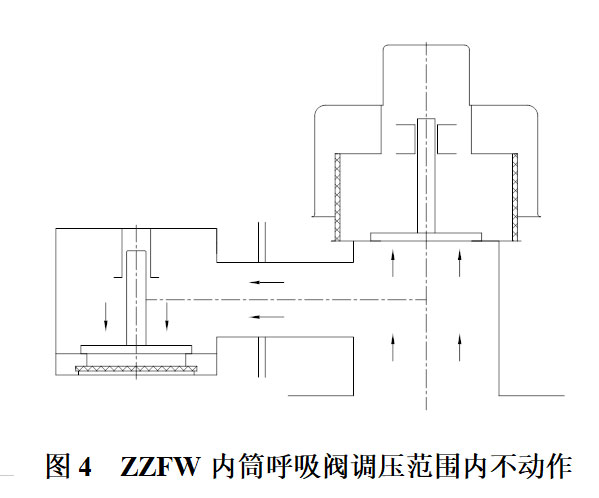

正常狀態下，即貯罐壓力在設定壓力范圍內，呼吸閥上、下閥板均處于閉合狀態，貯罐不向外呼氣，也不向內吸氣（圖4）；

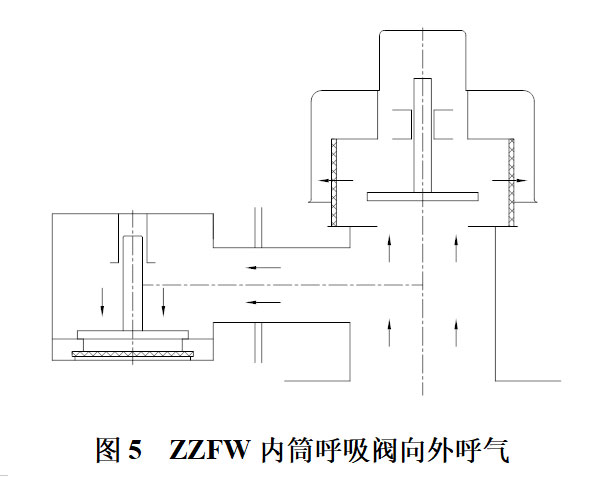

當貯罐內壓力升高時，下閥板被頂開，多余氣體經下閥板與下閥座間的阻火層排入大氣（圖5）;

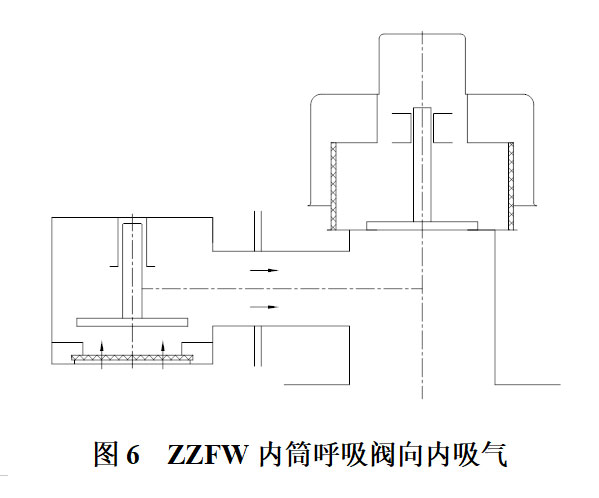

當貯罐內壓力降低（降至負壓）時，此時上閥板開啟，外界大氣經阻火層，由上閥板與上閥座間的間隙流入貯罐（圖6）。
| 序號 | 零件名稱 | 常用材質 |
| 1 | 閥體 | HT200、WCB、CF8 |
| 2 | 閥座 | WCB、CF8 |
| 3 | 閥板 | 304 |
| 4 | 阻火層 | 304 |
| 5 | 防火罩殼 | ZL106、304 |
| 6 | 密封環 | PTFE |
| 公稱通徑DN (mm) | 50 | 80 | 100 | 150 | 200 | 250 |
| 公稱壓力PN (MPa) | 1.0、1.6 | |||||
| 調壓范圍 (Pa) | 呼氣：800、1200、1600 | |||||
| 吸氣：-280 | ||||||
| 調節壓力允差 (Pa) | -30～60 | |||||
| 工作溫度 (℃) | ±100 | |||||
| 泄漏量等級 | 符合ANSI B16.104 Ⅵ級 | |||||
| 法蘭連接形式 | PN≤1.6MPa按HG/T20592-2009 RF，閥體突面 | |||||

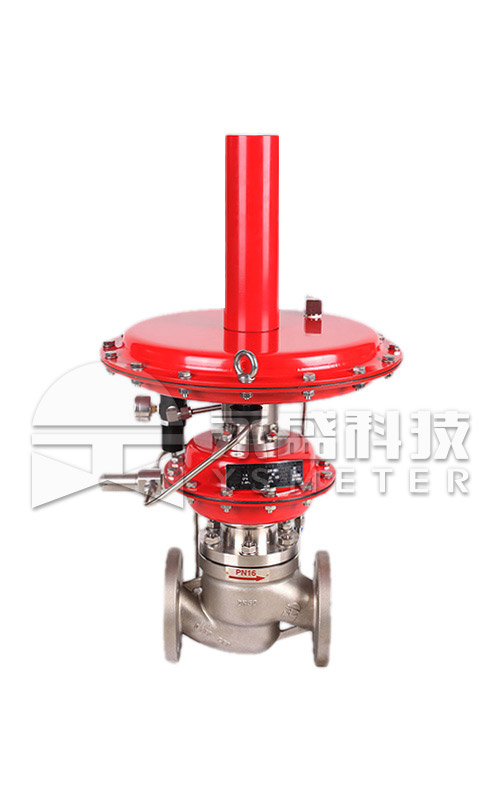

ZZYP-II系列帶指揮器操作自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品采用單座閥快開流量特性調節機構，介質壓力穩定，調節精度高，密封性能安全可靠，在運行期間可任意對設定值進行調整等特點。因而它適用于各種工業爐燃燒系統燃料氣體、石油在制品或油庫貯罐保護氣體（氮封）與熱處理保護氣體的微壓自動調節等場合。
1、無需外加驅動能源，設備費用低；
2、結構簡單，維護工作量??；
3、設定點可調且范圍寬，便于用戶連續調整；
4、本體取壓，管路安裝方便；
5、無填料、無摩擦式活動組件，調節靈敏、控制精度高。
1、帶指揮器操作自力式閥后壓力調節閥的工作原理：

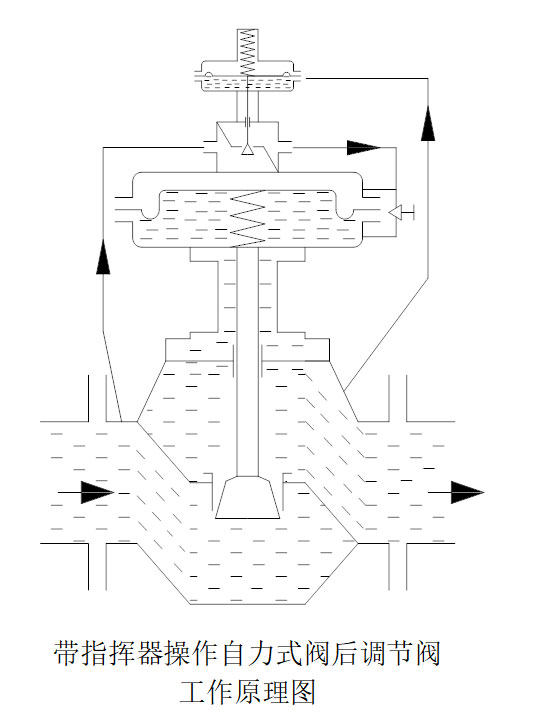

帶指揮器操作自力式閥后壓力調節閥(B型),其初始閥芯的位置在關閉狀態，指揮器閥芯位置在全開位置。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，同時P1通過指揮器閥芯節流后輸入主閥上下膜蓋，通過主閥針型閥調節下膜蓋進氣量，使上下膜蓋產生壓力差，推動主閥閥芯開啟，P2經過導壓管輸入指揮器下膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了指揮器閥芯的開度，從而控制主閥上下膜蓋的壓力差，最終控制主閥閥芯位置，從而控制閥后的壓力。
當閥后壓力P2增加時，P2作用在指揮器下膜蓋膜片上的作用力也隨之增加。此時，膜片上的作用力大于彈簧設定的反作用力，使指揮器閥芯關向閥座位置，導致指揮器閥的開度減小，進入到主閥上下膜蓋的壓差減小，使主閥閥芯開度減小，從而P2降低，直到指揮器膜片上的作用力與彈簧的反作用力相平衡為止，從而使P2降為設定值。同理，當閥后壓力P2降低時，動作方向與上述相反。
2、帶指揮器操作自力式閥前壓力調節閥的工作原理：

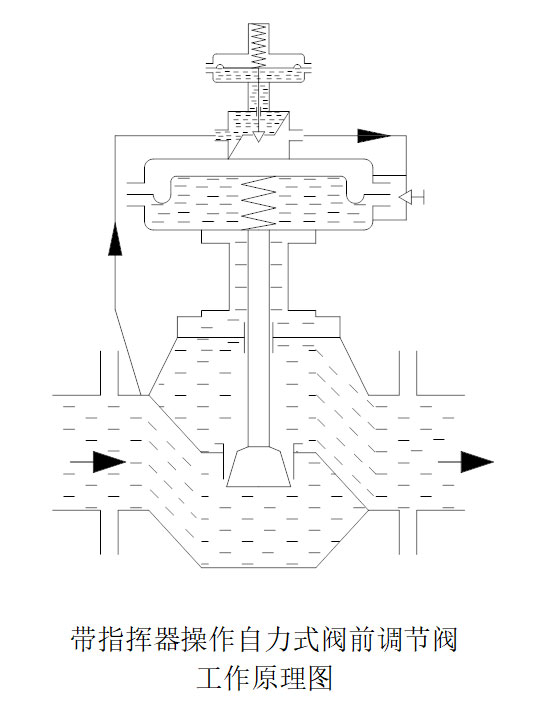

帶指揮器操作自力式閥前壓力調節閥(K型),其初始閥芯的位置在關閉狀態，指揮器閥芯位置在關閉位置。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，同時P1進入指揮器下膜蓋，打開指揮器閥芯，經節流后輸入主閥上下膜蓋，通過主閥針型閥調節下膜蓋進氣量，使上下膜蓋產生壓力差，推動主閥閥芯開啟。P1經過導壓管輸入指揮器下膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了指揮器閥芯的開度，從而控制主閥上下膜蓋的壓力差，最終控制主閥閥芯位置，從而控制閥前的壓力（泄壓）。
當閥前壓力P1增加時，超過壓力設定值，P1作用在指揮器膜片上的作用力也隨之增加。此時，膜片上的作用力大于彈簧設定的反作用力，使閥芯遠離閥座位置，導致指揮器閥的開度減大，進入到主閥上下膜蓋的壓差增大，使主閥閥芯開度加大，從而P1降低，直到指揮器膜片上的作用力與彈簧的反作用力相平衡為止，從而使P1降為設定值。同理，當閥前壓力P1降低時，動作方向與上述相反。

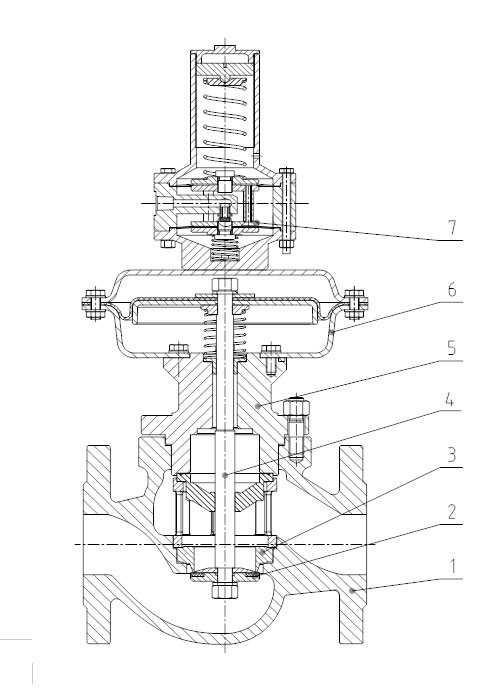

| 序號 | 零件名稱 | 常用材質 |
| 1 | 閥?體 | WCB、CF8、CF8M |
| 2 | 閥 芯 | NBR、PTFE |
| 3 | 閥 座 | CF8、CF8M、CF3M |
| 4 | 閥 桿 | 304、316 |
| 5 | 閥?蓋 | WCB、CF8、CF8M |
| 6 | 膜 蓋 | 20、304 |
| 7 | 指揮器 | QAl9-4、304 |
| 8 | 膜 片 | NBR、EPDM、FKM |
1、ZZYP-II標準型的主要技術參數
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 額定流量系數Kv | 2.5 | 4 | 6 | 8 | 18 | 30 | 45 | 70 | 120 | 200 | 320 |
| 額定行程L(mm) | 10 | 20 | 30 | ||||||||
| 主閥執行機構(cm2) | 200 | 400 | 600 | ||||||||
| 公稱壓力PN(MPa) | 1.6、CL150 | ||||||||||
| 固有流量特性 | 快開 | ||||||||||
| 作用方式 | 壓閉型（控制閥后型）、壓開型（控制閥前型） | ||||||||||
| 閥結構型式 | 單座 | ||||||||||
| 固有可調比R | 30 | ||||||||||
| 調節精度(%) | ±5 | ||||||||||
| 減壓比 | 500︰1 | ||||||||||
| 介質溫度(℃) | 氣體＜120℃ | ||||||||||
| 允許泄漏量 | Ⅵ、零泄漏（軟密封） | ||||||||||
| 法蘭連接形式 | PN1.6MPa按HG/T20592-2009 RF，閥體突面 | ||||||||||
| 壓力調節范圍(KPa) |
0.3～2.5、0.5～5、2～10、5～20 10～30、20～60、40～80、60～100 |
||||||||||
2、ZZYP-II標準型的主要技術參數 ????KV≤4
| 公稱通徑DN(mm) | 15 ???20 ??25 | |||||||
| 閥座直徑dn(mm) | 20 | |||||||
| 額定流量系數Kv | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 1.6 | 2.5 | 4 |
注：1、特殊要求可按照客戶指定生產；
2、法蘭可按ANSI、JIS等法蘭標準制造；
3、小流量時，閥座直徑不變，通過閥芯節流件達到用戶要求。
ZZY系列自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。同時又具有節約能源，壓力設定值在運行中可隨意調整，采用快開流量特性，動作靈敏、密封性能好，介質壓力穩定，調節精度高，泄漏量小等優點?？蓮V泛用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中用氣體，液體及蒸汽介質減壓、穩壓（用于閥后調節）或泄壓、穩壓（用于閥前調節）的自動控制。附設冷凝器，可在350℃的蒸汽下連續工作。
1、無需外加驅動能源的節能自控產品，設備費用低，適用于爆炸性環境；
2、結構簡單，維護工作量??；
3、設定點可調且范圍寬，便于用戶連續調整；
4、本體取壓，管路安裝方便；
5、閥內采用壓力平衡結構，調節靈敏、控制精度高、允許壓差大。
1、自力式閥后壓力調節閥的工作原理：

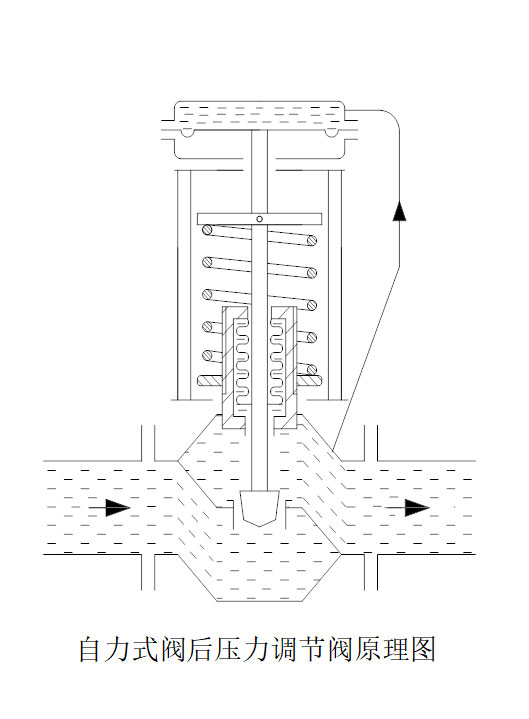

自力式閥后壓力調節閥(B型),其初始閥芯的位置在開啟狀態。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，P2經過導壓管輸入上膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了閥門的開度，從而控制閥后的壓力。
當閥后壓力P2增加時，P2作用在膜片上的作用力也隨之增加。此時，膜片上的作用力大于彈簧設定的反作用力，使閥芯關向閥座位置，導致閥的開度減小，P2降低，直到膜片上的作用力與彈簧的反作用力相平衡為止，從而使P2降為設定值。同理，當閥后壓力P2降低時，動作方向與上述相反。
2、自力式閥前壓力調節閥的工作原理：

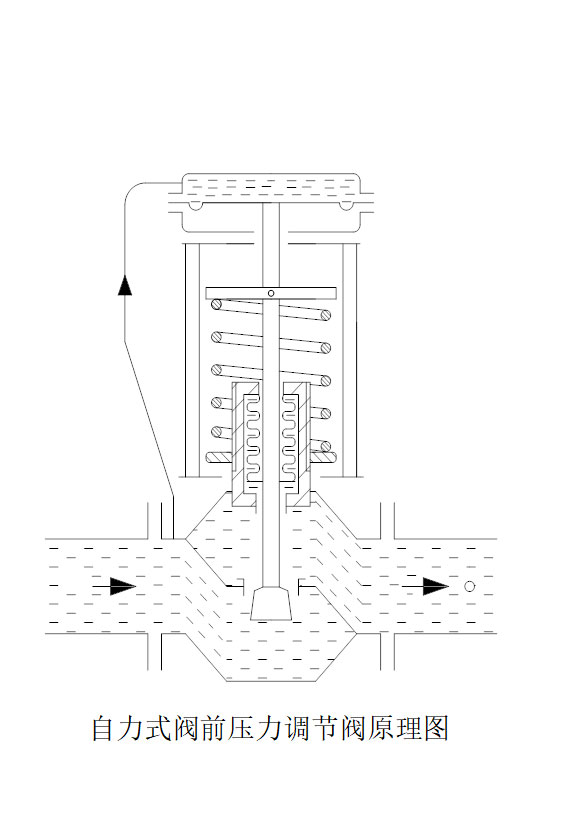

自力式閥前壓力調節閥(K型),其初始閥芯的位置在關閉狀態。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，同時P1經過導壓管輸入上膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了閥門的開度，從而控制閥前的壓力。
當閥前壓力P1增加時，P1作用在膜片上的作用力也隨之增加。此時，膜片上的作用力大于彈簧設定的反作用力，使閥芯遠離閥座位置，導致閥的開度減大，P1降低，直到膜片上的作用力與彈簧的反作用力相平衡為止，從而使P1降為設定值。同理，當閥前壓力P1降低時，動作方向與上述相反。

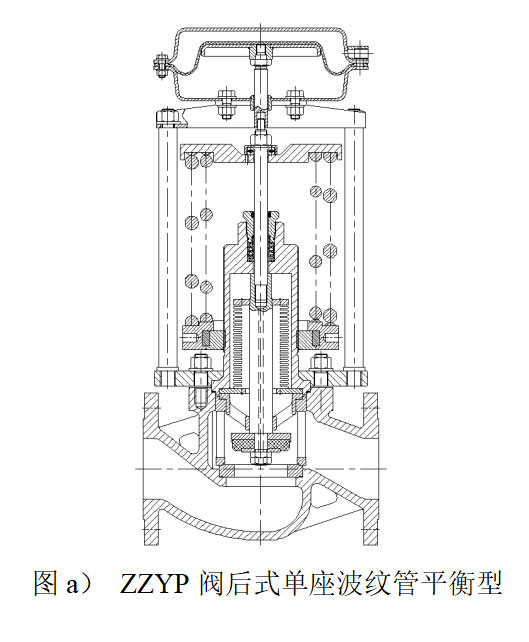

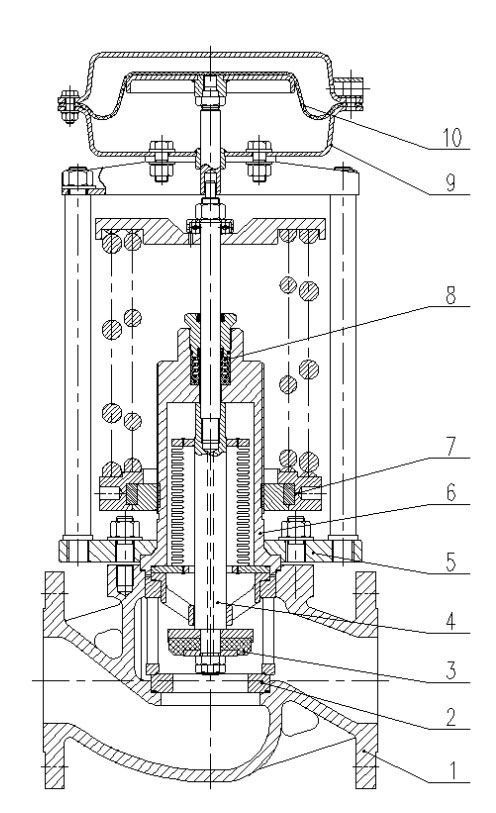

圖a）為DN15～100（1/2”～4”）直通單座波紋管平衡型自力式閥后壓力調節閥結構圖；

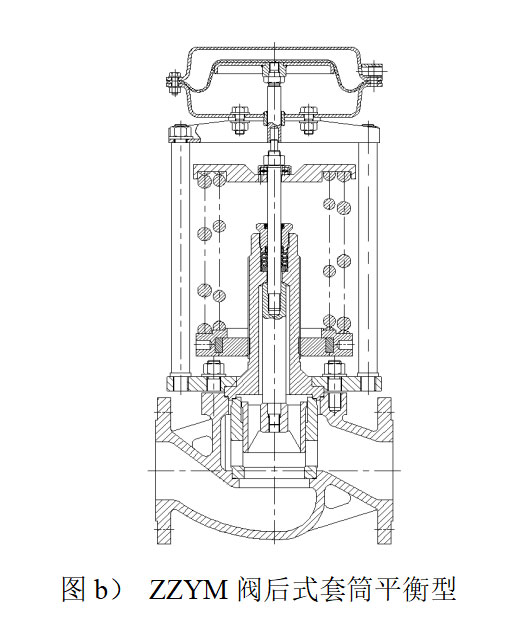

圖b）為DN125～300（5”～12”）籠式套筒平衡型自力式閥后壓力調節閥結構圖；

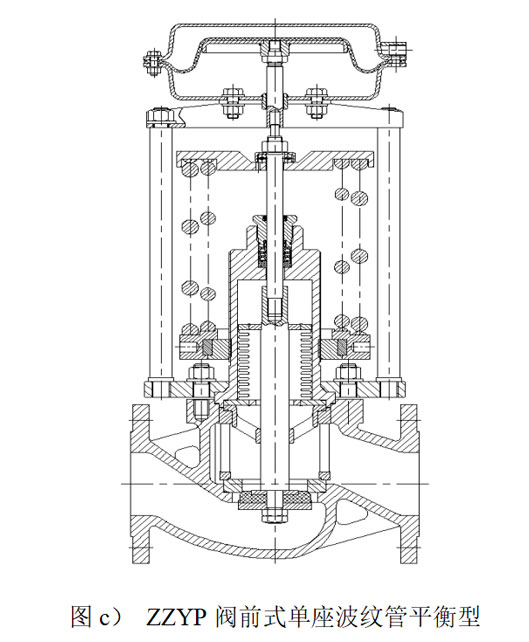

圖c）為DN15～100（1/2”～4”）直通單座波紋管平衡型自力式閥前壓力調節閥結構圖；

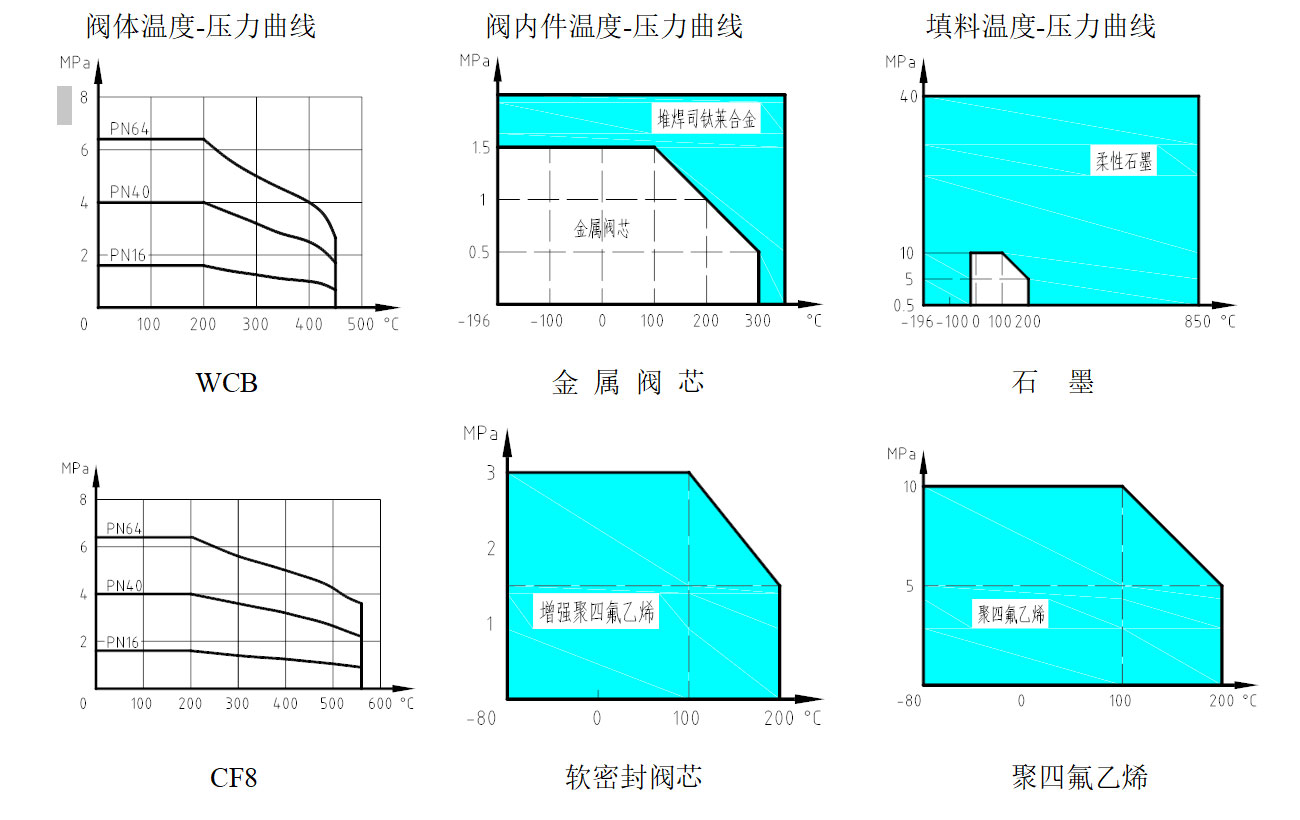

| 序號 | 零件名稱 | 常用材質 | |
| 1 | 閥體 | WCB、CF8、CF8M | |
| 2 | 閥座 | 304、316 | |
| 3 | 閥芯 | 軟密封 | PTFE |
| 硬密封 | 304、316 | ||
| 4 | 閥桿 | 304、316 | |
| 5 | 壓板 | 20、WCB | |
| 6 | 閥蓋 | WCB、CF8、CF8M | |
| 7 | 調節盤 | 45 | |
| 8 | 填料 | PTFE、柔性石墨 | |
| 9 | 膜蓋 | 20、304 | |
| 10 | 膜片 | NBR、EPDM、FKM | |
1、ZZY標準型的主要技術參數 ??KV﹥7

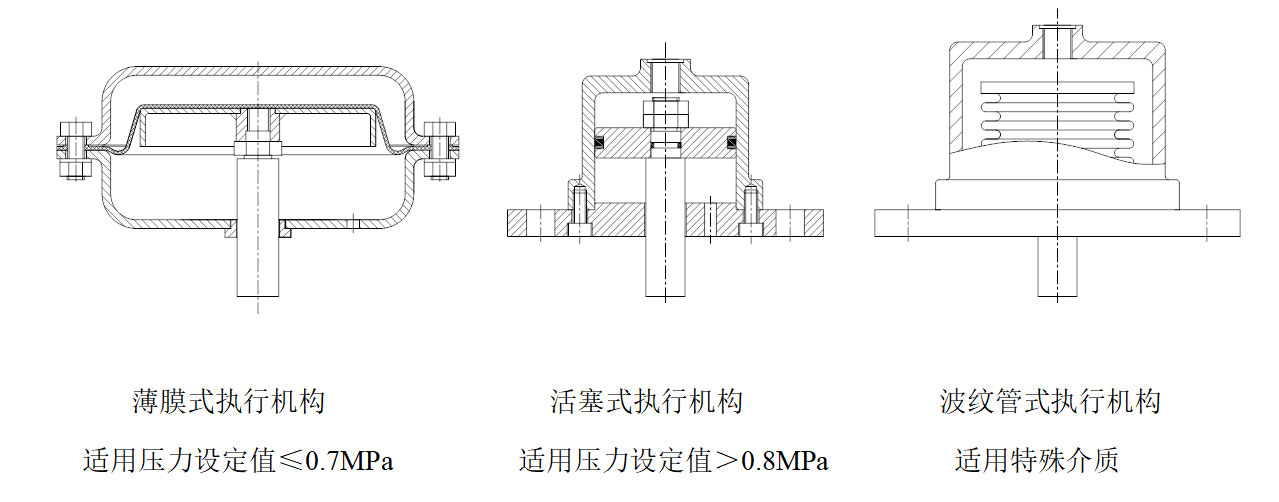

| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| 額定流量系數Kv | 11 | 17 | 29 | 43 | 70 | 110 | 169 | 275 | 440 | 690 | 960 | 1300 | ||||
| 額定行程L(mm) | 10 | 14 | 20 | 25 | 40 | 60 | ||||||||||
| 執行機構型式 | 薄膜式（設定壓力≤0.7MPa）、氣缸式（設定壓力＞0.8MPa）、波紋管式 | |||||||||||||||
| 公稱壓力PN(MPa) | 1.6~10.0、CL150~600 | |||||||||||||||
| 固有流量特性 | 快開 | |||||||||||||||
| 作用方式 | 壓閉型（控制閥后型）、壓開型（控制閥前型） | |||||||||||||||
| 閥結構型式 | 單座、套筒 | |||||||||||||||
| 固有可調比R | 30 | |||||||||||||||
| 減壓比 | 10:1～1.25:1 | |||||||||||||||
| 介質溫度(℃) | 常規＜120℃，加冷凝器≤350℃ | |||||||||||||||
| 調節精度(%) | ±10 | |||||||||||||||
| 允許泄漏量 | 軟密封 | Ⅵ級、零泄漏 | ||||||||||||||
| 硬密封 | Ⅳ級、Ⅴ級 | |||||||||||||||
| 法蘭連接形式 |
PN1.6MPa按HG/T20592-2009 RF，閥體突面 PN≥4.0MPa按HG/T20592-2009 FM，閥體凹面 |
|||||||||||||||
| 壓力調節范圍(KPa) |
30～60、50～100、80～200、150～250 200～400、300～600、700～1100、900～1300 1200～1800、1600～3000、2500～4000 |
|||||||||||||||
2、ZZY標準型的主要技術參數 ????KV≤7
| 公稱通徑DN(mm) | 15 ??20 ??25 | |||||||||||
| 閥座直徑dn(mm) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | |||
| 額定流量系數Kv | 0.02 | 0.05 | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 2.0 | 3.2 | 7 |
注：1、特殊要求可按照客戶指定生產，
2、法蘭可按ANSI、JIS等法蘭標準制造。
